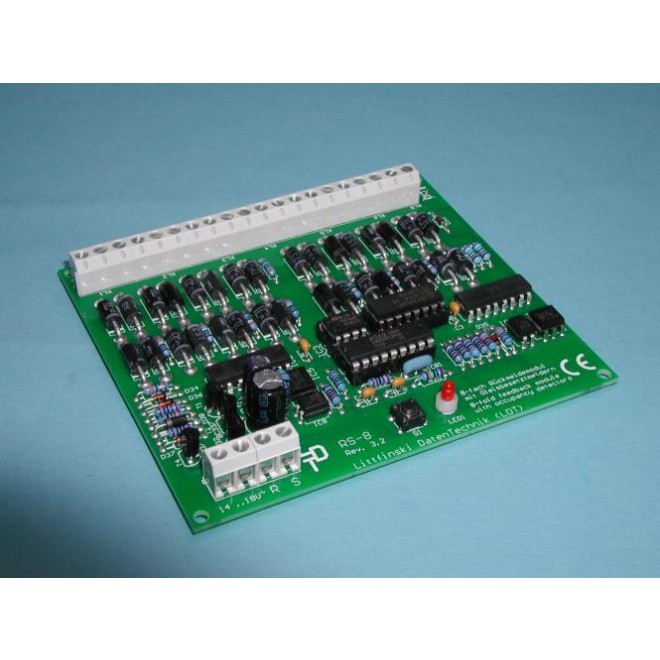

Littfinski 300212 - RS-8-F 8fach Rückmeldemodul mit integrierter Gleisbesetztmeldung

Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Ein Spitzenstrom bis 7 Ampere ist kurzfristig zulässig. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, wird einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können ein- oder beidseitig isoliert sein.

Der 8-fach Gleisbelegtmelder RS-8 ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei “Kehrschleifen überwachen“ im Downloads Bereich.

Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.

Gleisspannung und Rückmeldebus sind voneinander und von der Versorgungsspannung über Optokoppler galvanisch getrennt.

Die Rückmeldemodule RS-8 können beliebig mit anderen Rückmeldemodulen (RS-16-O, LR101 oder LS110) kombiniert werden.

Komponenten aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben. Der RS-8 ist kompatibel zum verwendeten RS-Rückmeldebus. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.

Jedem Rückmeldemodul RS-8 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei. Die Anleitungen finden Sie auch im nächsten Abschnitt zur Ansicht.



Lieferumfang ist ohne Gehäuse
