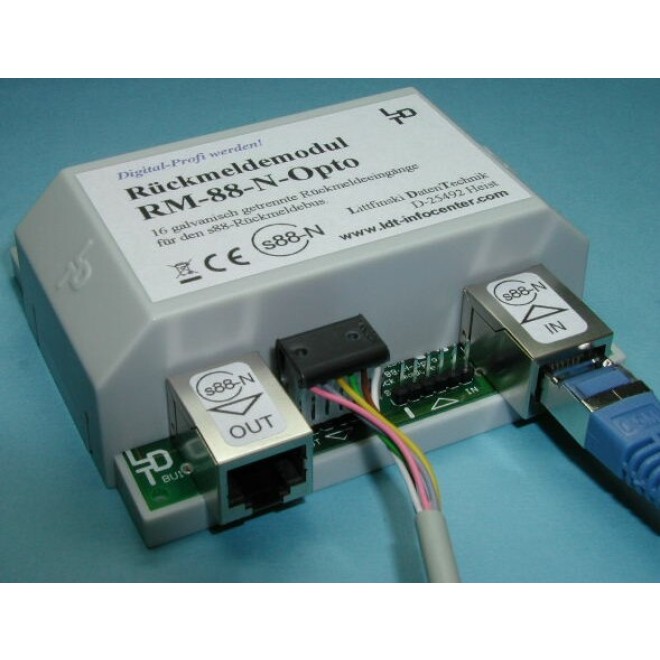

Littfinski 310103 - RM-88-N-O 16-fach Rückmeldemodul mit galvanisch getrennten Optokoppler-Eingängen

Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: z.B.

• Märklin Interface (bis zu 31 Stück),
• Märklin Memory (bis zu 3 Stück),
• Central Station 1 und 2 (bis zu 31 Stück),
• Central Station 3 plus (bis zu 31 Stück),
• Central Station 3 über L88 (60883) (bis zu 31 Stück pro Bus 1 bis 3),
• Intellibox/TWIN-CENTER (bis zu 31 Stück),
• EasyControl (bis zu 31 Stück),
• ECoS (bis zu 31 Stück),
• Commander (bis zu 31 Stück),
• HSI-88(-USB) (bis zu 31 Stück) und
• DiCoStation (bis zu 31 Stück).

Das Rückmeldemodul RM-88-N-O verfügt über 16 Optokoppler-Eingänge zur Potentialtrennung und für hohe Störsicherheit.

Einfacher und sicherer Anschluss von Schaltgleisen, Kontaktgleisen, Gleisbesetztmeldern und Reedkontakten etc. über Schraubklemmen.

Das Rückmeldemodul RM-88-N-O ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach s88-N mit geschirmten RJ-45 Buchsen ausgestattet. Es ist für 5 und 12V Busverbindungen geeignet.

	Mehr zur Norm s88-N, die auch von anderen Herstellern unterstützt wird, finden Sie hier: http://www.s88-N.eu.

Um die Abschirmung der Busverbindungen nach s88-N bei Bedarf mit der Anlagenmasse zu verbinden, kann ein Kabel, das mit der Anlagenmasse verbunden ist, an das Metallgehäuse einer RJ-45 Buchsen gelötet werden.

• Das Rückmeldemodul RM-88-N-O kann beliebig mit den Rückmeldemodulen RM-88-N, RM-GB-8-N und RM-DEC-88 / RM-DEC-88-O / RM-GB-8 sowie mit s88-Rückmeldemodulen von Märklin und anderen Herstellern kombiniert werden.
• Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar (Leergehäuse LDT-01 für Bausätze und geeignetes Montagematerial finden Sie unter Zubehör).
• Das Rückmeldemodule RM-88-N-O aus der Digital-Profi-Serie lässt sich problemlos an Ihrer Digitalanlage betreiben, da es 100% kompatibel zum s88-Rückmeldebus ist. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
• Jedem Rückmeldemodul liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei. Die Anleitungen finden Sie auch im nächsten Abschnitt zur Ansicht.
• Das Rückmeldemodul erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).
