Littfinski 700503 - Kehrschleifenmodul mit kurzschlussfreier Umpolung über Sensorgleise für Digitalbetrieb

Littfinski
Dieses Produkt ist momentan nicht lieferbar! Lieferzeit auf Anfrage. **

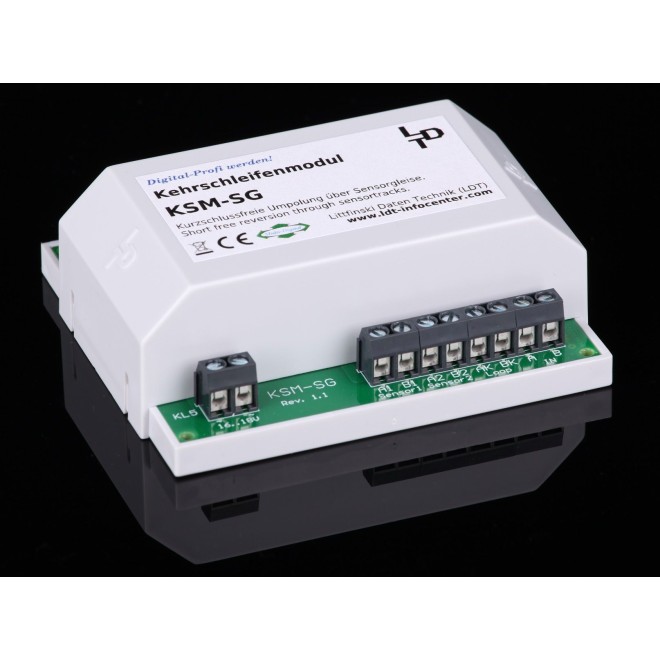

Kehrschleifenmodul mit kurzschlussfreier Umpolung über Sensorgleise für Digitalbetrieb

Kontaktinformation gem. Art. 19 EU GPSR

Postanschrift

Bühler electronic GmbH

Ulmenstraße 43
15370 Fredersdorf


Elektronische Adresse

E-Mail: littfinski@buehler-electronic.de
Website: www.ldt-infocenter.com


Verantwortliche Person gem. Art. 19 EU GPSR

Postanschrift




Die Umpolung der Kehrschleife erfolgt ohne Kurzschluss über 2 Sensorgleise, die sich am Eingang und am Ausgang der Kehrschleife befinden.

  • Beide Schienen der Sensorgleise (A1/B1 und A2/B2) und der Kehrschleife (AK/BK) werden komplett isoliert und mit den entsprechend beschrifteten Klemmen des Kehrschleifenmoduls KSM-SG verbunden.
  • Für die Sensorgleise ist eine Länge von 5 bis 20cm optimal.
  • Das Kehrschleifengleis muss mindestens so lang sein, wie der längste Zug auf der Anlage.
  • Der Digitalstrom, der vom Kehrschleifenmodul KSM-SG geschaltet wird, kann bis zu 8 Ampere betragen.
  • Durch die externe Versorgungsmöglichkeit ist eine einfache Überwachung der Kehrschleife mit Gleisbelegtmeldern (z.B. RM-GB-8-N oder RS-8) möglich. Die Sensorgleise werden dabei mit überwacht.
