Art-Nr.Li320103
MarkeLittfinski

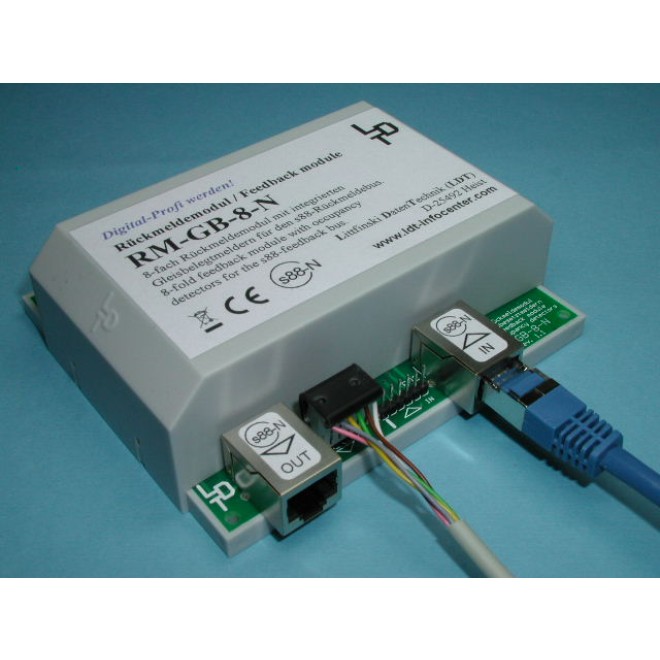

Littfinski 320103 - Rückmeldemodul

Littfinski
Lieferung Do. 06. Aug. - Mo. 10. Aug. 2026 **
16 Stück auf Lager

Rückmeldemodul

Kontaktinformation gem. Art. 19 EU GPSR

Postanschrift

Bühler electronic GmbH

Ulmenstraße 43
15370 Fredersdorf


Elektronische Adresse

E-Mail: littfinski@buehler-electronic.de
Website: www.ldt-infocenter.com


Verantwortliche Person gem. Art. 19 EU GPSR

Postanschrift




  • Zum Anschluss an Digitalzentralen und Interfaces, die den s88-Rückmeldebus unterstützen: z. B.
    • Märklin Interface (bis zu 62 Stück),
    • Märklin Memory (bis zu 6 Stück),
    • Central Station 1 und 2 (bis zu 62 Stück),
    • Central Station 3 und 3 plus über L88 mit 5V s88-Bussspannung (bis zu 62 Stück pro Bus 1 bis 3),
    • Intellibox / TWIN-CENTER (bis zu 62 Stück),
    • EasyControl (bis zu 62 Stück),
    • ECoS (bis zu 62 Stück),
    • Commander (bis zu 62 Stück),
    • HSI-88(-USB) (bis zu 62 Stück) und
    • DiCoStation (bis zu 62 Stück).
  • Geeignet zur Überwachung von 8 Gleisabschnitten mit Strombelastung bis 3 Ampere. Ein Spitzenstrom bis 7 Ampere ist kurzfristig zulässig. Isolierte Schiene oder Gleisabschnitt, deren Belegung überwacht werden soll, wird einfach über die Ausgangsklemmen des Rückmeldemoduls mit Digitalstrom versorgt. Die Gleisabschnitte können ein- oder beidseitig isoliert sein.
  • Das 8-fach Rückmeldemodul RM-GB-8-N mit integrierten Gleisbelegtmeldern ist in zwei 4-fach Gleisbelegtmelder aufgeteilt. Damit ist es möglich, Gleise aus zwei verschiedenen Boosterkreisen zu überwachen. Durch die Aufteilung in zwei 4-fach Gleisbelegtmelder vereinfacht sich aber auch die Überwachung von Kehrschleifen. Mehr zu diesem Thema erfahren Sie in der Datei Kehrschleife überwachen.
  • Mit integriertem Spannungsmonitor: Liegt keine Spannung an den Gleisen (z.B. nach Kurzschluss), werden die Belegtzustände für die Dauer der Unterbrechung 'eingefroren'.
  • Für die Rückmeldemodule ist keine zusätzliche Versorgungsspannung erforderlich. Dadurch reduziert sich der Verdrahtungsaufwand.
  • Das Rückmeldmeldemodul RM-GB-8-N ist für s88-Standardverbindungen mit 6-poligen Stiftleisten und für Busverbindungen nach s88-N mit geschirmten RJ-45 Buchsen ausgestattet.
